Postingan ini jodoh dengan Simulasi Static Routing menggunakan Packet Tracer by Tutorial Kompiuter. Makanya sebelum membaca ini harus membaca itu dulu
 |
| Static Routing |
Tahap konfigurasi part 2 simulasi static routing dengan menggunakan Packet Tracer :
1. Konfigurasi Routing Table. Untuk konfigurasi, klik (gambar) router - pilih tab config - static
Penjelasan :
Static Routes diatas ada 3 form yang perlu diisi yaitu Network, Mask, dan Next Hop
Network : Isikan IP Network client yang ingin dihubungkan.
//Saya sendiri belum tahu pasti IP network apa, tapi yang saya tahu adalah IP yang mewakili semuanya. Misalnya : PC saya alamat IP nya 128.1.1.1 , dapat kita ketahui bahwa NetID 128.1 merupakan milik smartfren (lihat gambar diawal postingan).
//Saya ingin mengirim paket ke telkomsel maka saya mengisikan IP Network Telkomsel yaitu 130.1.0.0 agar router membukakan jalan untuk saya mengirim paket ke telkomsel.
Mask : Isikan subnet mask IP Network yang diatas. (Baca : Kelas IP Address Versi 4 dalam jaringan komputer)
Next Hop : Isikan dengan IP router yang terhubung dengan public.
//Lanjut cerita, saya ingin mengirim paket ke telkomsel, otomatis saya melewati router yang dimiliki telkomsel. Seperti yang kita ketahui kalau IP Router diketahui terdiri dari 2, yang pertama IP yang terhubung dengan local dan yang kedua IP yang terhubung dengan public.
(Baca post yang berhubungan : Simulasi Static Routing menggunakan Packet Tracer by Tutorial Kompiuter )
Setelah dikonfigurasi akan seperti ini..
 |
| Router SMARTFREN yang sudah dikonfigurasi |
Karena dalam jaringan ada 2 router (lihat gambar diawal postingan) yang kemungkinan dilewati oleh client Smartfren maka harus dibukakan 2 jalan juga.
Bukan cuma router smartfren yang dikonfigurasi, tapi telkomsel dan three juga. kurang lebih seperti ini
2. Konfigurasi Gateway pada tiap Client. Percuma melakukan konfigurasi kalau belum konfigurasi gatewaynya, caranya kembali ke client tentunya. klik pc client
 |
| Default gateway 128.1.2.3 |
Jadi, di default gateway kita isikan IP Router yang terhubung ke client (local) tersebut, dan memang bisa dilihat di post sebelumnya IP Router yang terhubung ke client smartfren adalah 128.1.2.3
*tahap konfigurasi tahap 2 selesai*
Catatan :
- IP yang ke local maksudnya adalah IP Router yang terhubung dengan Clientnya (PC) sehingga pada konfigurasi di Client isikan Gateway nya dengan IP Router yang ke local (Itu hanya istilah bagi saya!)
- IP yang ke public maksudnya IP Router yang saling terhubung (kelas nya sama) dengan router laiinya. (Itu hanya istilah bagi saya!)
Routing Table pada Simulasi Static Routing menggunakan Packet Tracer
Static Routing adalah menentukan jalur router yang ada dalam jaringan sehingga router dapat menjadi penghubung antara 2 buah (bahkan lebih) jaringan yang berbeda secara statik.
Berikut adalah Simulasi Static Routing dengan menggunakan Packet Tracer Versi 533.
Yang harus disiapkan untuk Simulasi Static Routing dengan menggunakan Packet Tracer adalah :
- Packet Tracer
- Laptop
- Tampilkan terlebih dahulu Interface yang digunakan pada perangkat. Caranya adalah
Options - Prefrences.. - tab Interface - berikan checklist pada Always Show Port Labels
Tahap persiapan simulasi static routing dengan menggunakan Packet Tracer :
1. Buka Paket Tracer
2. Siapkan :
- 6 PC
- 4 Switch
- 3 Router (Sebaiknya menggunakan Router-PT)
Seperti pada gambar dibawah ini.
3. Hubungkan semua perangkat dengan kabel. Gunakan kabel automatic, biar lebih cepat.
Hubungkan semua perangkat sesuai dengan gambar dibawah!
*Tehap Persiapan Selesai*
Tahap konfigurasi part 1 simulasi static routing dengan menggunakan Packet Tracer :
Diketahui :
IP Address PC
PC1 : 128.1.1.1 (Class B)
PC2 : 128.1.2.2 (Class B)
PC3 : 130.1.1.1 (Class B)
PC4 : 130.1.2.2 (Class B)
PC5 : 10.1.1.1 (Class A)
PC6 : 10.2.2.2 (Class A)
IP Router SMARTFREN
IP yang ke lokal : 128.1.2.3
IP yang ke public : 1.1.1.1
TELKOMSEL
IP yang ke lokal : 130.1.2.3
IP yang ke public : 1.2.2.2
THREE
IP yang ke lokal : 10.1.2.3
IP yang ke public : 1.3.3.3
Penjelasan lengkap ada di akhir postingan ini!
1. Konfigurasi IP Address masing masing PC. Sesuaikan dengan gambar diatas, perhatikan IP Addressnya.
Caranya klik 1 PC - Pilih tab Desktop - Bulatkan Static - Isikan IP Address dan Subnet mask
2. Konfigurasi IP pada Router.
Untuk konfigurasi router sendiri berada pada tab config - interface.
Gambar dibawah ada 2 Nic yang akan dikonfigurasi yaitu Fast Ethernet 0.0 dan Fast Ethernet 1/0. Kenapa bukan fast ethernet 4/0 atau 3/0? Makanya diatas yang perlu dipersiapkan (poin ke 3) perlu diatur agar kita mengetahui interface mana yang terhubung dengan PC client dan yang terhubung ke Router lainnya.
Konfigurasi IP Router untuk yang ke local :
1. On kan dulu Portnya
2. Setting IP Address. Sesuaikan dengan client yang terhubung.

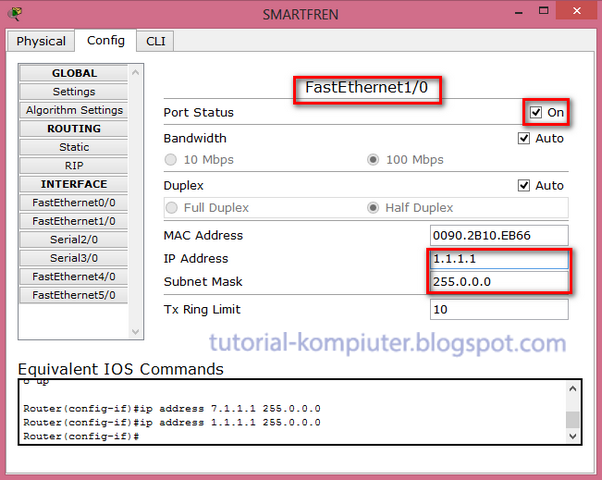

Konfigurasi IP Router untuk yang ke public :
1. On kan dulu Portnya
2. Setting IP nya
*Tahap konfigurasi Part 1 selesai*
LANJUTKAN BACA : Routing Table pada Simulasi Static Routing menggunakan Packet Tracer -->
LANJUTKAN BACA : Routing Table pada Simulasi Static Routing menggunakan Packet Tracer -->
Catatan :
- IP yang ke local maksudnya adalah IP Router yang terhubung dengan Clientnya (PC) sehingga pada konfigurasi di Client isikan Gateway nya dengan IP Router yang ke local (Itu hanya istilah bagi saya!)
- IP yang ke public maksudnya IP Router yang saling terhubung (kelas nya sama) dengan router laiinya. (Itu hanya istilah bagi saya!)
